Самодельная точечная сварка для сварки аккумуляторов


Тема статьи для рукастых умельцев, сварка точечная — мастерим аппарат своими руками из подручных средств. А поможет нам в этом, отслужившая микроволновая печь. Вернее, высоковольтный трансформатор от неё, который подойдет для соединения тонкого листового металла в домашних условиях.

Вот только, не надо бежать сломя голову на кухню, чтобы разобрать свою микроволновку. Можно спросить подопытный материал у соседей, найти на свалке или купить по дешевки б/у.

Содержание

Как правильно смонтировать трансформатор

Итак, делаем точечную сварку своими руками из микроволновки. Нам нужен трансформатор, который состоит из сваренного сердечника и первичной и вторичной обмоток.

из чего состоит

Достаем его из старой раскуроченной печи. Желательная мощность трансформатора от 800 ватт, чем мощнее, тем лучше.

Нам понадобится сердечник и первичная обмотка (с проводом потолще). Вторичную обмотку удаляем, например, срубаем зубилом или распиливаем подходящими инструментами.

srubit-obmot

Иногда, в случае плотного прилегания вторичной обмотки для её извлечения, приходится разбирать сердечник и потом его склеивать.

После удаления ненужного хлама, берем медный кабель (с сечением от 16мм2, определяется опытным путем) и наматываем в окнах трансформатора 2 витка.

namot-kab

На концах кабеля закрепляем надежным способом медные наконечники.

Итак, главная деталь для самодельной точечной сварки из микроволновки готова. Думаем на дизайном будущей конструкции.

Внешний вид аппарата

Если голова работает и руки растут правильно, то всю конструкцию можно сделать из металла (надежно и красиво). Сначала рассмотрим сложную схему.

Внутреннее устройство прибора:

  • трансформатор из микроволновки с намотанным медным проводом;
  • клеммы на медный провод;
  • автомат на 20 ампер для обесточивания сети;
  • контактная колодка для соединения проводов;
  • компьютерный вентилятор с трансформатором на 12 вольт;
  • диодный мост с конденсатором;
  • реле РЭК 74;
  • 2 индикаторные лампочки;
  • кнопка от микроволновки.

фото внутри

Внешняя конструкция точечной сварки из микроволновки:

  • основание с боковыми стенками;
  • закрывающая крышка с ручкой;
  • уголки с болтами;
  • 2 куска профиля для клещей;
  • ручка от паяльника насаженная на шестигранник на горячую;
  • пружина с карбюратора;
  • электроды крепятся на уголках.

рисунок

Уголки позволяют менять угол наклона электродов для точности контакта. Электроды можно сделать из жала паяльника с острыми или тупыми самодельная точечная сварка для сварки аккумуляторов наконечниками, в случае сварки разных материалов появится возможность их менять. В месте крепления, стержень электрода тоньше с нарезанной резьбой для гайки.

Посмотрите видео, где рассказывается, как сделать подобную точечную сварку своими руками.

Понимаю, что такую конструкцию не каждый сделает. Поэтому, рассмотрим более простые варианты аппарата точечной сварки своими руками.

Простой корпус сварочного агрегата

Деревянная конструкция — это самый простецкий дизайн, который сможет смастерить любой человек. На фото ниже представлены идеи дизайна.

картинка

фотография

исходник

Возьмем за основу последний вариант: берем рулетку и снимаем размеры приготовленного трансформатора от микроволновки. Исходя от снятых замеров и своей задумки, готовим деревянные заготовки для аппарата.

материал

Верхний рычаг (клещи для точечной сварки своими руками) мастерим с выемкой. Это если будете делать прибор с закрывающейся крышкой. Если аппарат планируется открытый, то выемка не нужна.

На задней стенке вырезаем подходящие отверстия под кнопку включения и проводку.

Для любителей красоты: заготовки под аппарат можно покрасить в любимый цвет.

Также для точечной сварки своими руками понадобятся следующие материалы:

  • включатель;
  • ручка для закрытой конструкции;
  • размыкатель (микрик);
  • провод питания.

Эти принадлежности возьмите от разобранной микроволновки.

Ещё необходимы:

  1. электроды, можно сделать из жала паяльника или толстого медного провода;
  2. держатели из меди для крепления электродов (придется купить);
  3. саморезы для сборки конструкции.

Приготовленные электроды вставляем в держатели и зажимаем отверткой.

сборка ингредиентов

Заднюю стенку с прикрученными включателем и проводом питания закрепляем саморезами к основной доске.

делаю сам

Трансформатор микроволновки тоже крепим саморезами к основанию аппарата. Один из саморезов прикручиваем с проводком для заземления, который подводим к выключателю.

Также, от выключателя проводим провод на трансформатор, а второй проводок с трансформатора ведем к размыкателю, который одолжили у микроволновки.

монтаж электрооборудования

Можно обойтись без размыкателя, установленного в электрической цепи последовательно. Он служит для удобства и устанавливается на верхнем рычаге аппарата для точечной сварки.

С помощью деревянных заготовок и саморезов, закрываем электрическую часть. Верхняя доска должна быть с ручкой для переноса аппарата.

коробка готовая

Рычаги аппарата

Далее продумываем дизайн и крепим рычаги (клещи) для точечной сварки своими руками. Сначала на торцах сверлим отверстия для саморезов.

На верхнем рычаге с удобным уклоном закрепляем размыкатель электрической цепи.

фото мимрик

Вставляем клещи в аппарат и на глаз определяем место крепления. Сверлим сквозные отверстия в боковых стенках и рычагах, и с помощью металлических стержней закрепляем.

Саморезами крепим держатели с контактными электродами на торцевую часть клещей.

После сборки электроды обычно смотрят в разные стороны, руками подгибаем их для отцентровки.

как подогнуть

Для поднятия верхнего рычага, вкручиваем в него и в корпус аппарата по саморезу не до конца и цепляем на них пружину или тугую резинку.

Пробуем сварочный агрегат

Наша сварка точечная готова, испытываем аппарат. Включаем питание и нажимаем большим пальцем прерыватель.

Появляется искрение между электродов, но так делать нельзя.

Тонкие листы металла теперь можно надежно соединять нашим аппаратом. Если у вас есть транспортное средство, то самодельная точечная сварка для сварки авто, облегчит ремонт кузова.

Для этого мы сделали рычаги съемными, достаточно вытащить металлические стержни и сняв клещи, сваривать крупногабаритный металл и можно подлезть в труднодоступные места.

клещи снимаются легко

Также, есть плюс в съемных электродах, которые легко заменить в случае надобности.

Видео: расскажет про правильную намотку трансформатора и покажет весь процесс сборки аппарата для контактной сварки.

P.S. Мы рассмотрели, как сделать точечную сварка своими руками с помощью материалов из СВЧ печи. Замечу, что у многих умельцев возникает проблема, не могут найти провод для намотки вторичной обмотки на трансформатор. Можно взять петлю размагничивания от старого телевизора, купить метр провода большого сечения или собрать его из нескольких тонких.

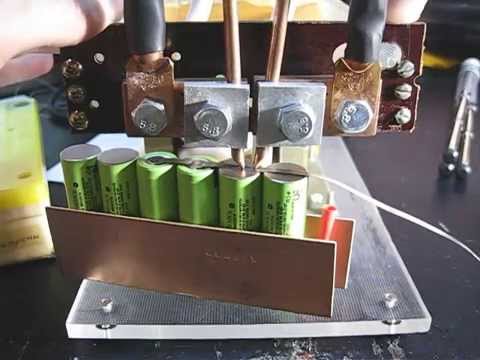

Аппарат для сварки аккумуляторов

Многих умельцев терзает вопрос, как сделать аппарат для точечной сварки аккумуляторов своими руками? Друзья, всё возможно!

Какие материалы необходимы:

  • трансформатор (рассмотренный выше);
  • медные пластины для прострельных электродов;
  • основание (столик, доска, и т.п.);
  • деревянный рычаг, хватит одного;
  • опора для рычага — металлический профиль;
  • пружина с креплениями;
  • саморезы и болт с шайбами.

Итак, трансформатор от микроволновки с намотанной вторичной обмоткой у нас уже есть. Осталось соорудить аппарат и электроды для соединения аккумуляторов.

Дизайн будущей конструкции может быть любым, на ваш простор фантазии. Давайте, рассмотрим самый простецкий вариант.

На основание прикручиваем опору (профиль), в рычаге посередине сверлим отверстие под болт и также на рычаг с краю крепим пружину. Устанавливаем рычаг в опору, закручиваем болт, пружинку крепим к основанию аппарата.

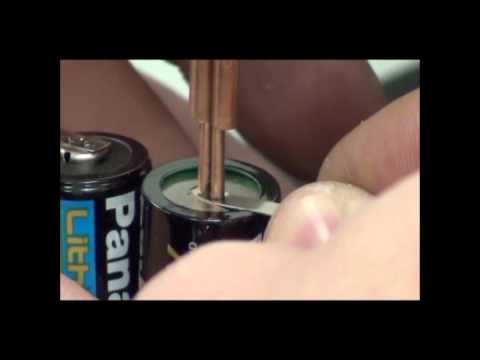

Из подходящей медной пластины вырезаем 2 электрода для самодельной точечной сварки для аккумуляторов.

Крепим их вместе с проводами под небольшим углом на свободный конец рычага.

Сам трансформатор с кнопкой включения устанавливаем как можно ближе к электродам. Чем короче провода, тем лучше.

Принцип работы сконструктированного прибора прост: одной рукой прижимаем рычаг к свариваемому материалу, а другой включаем на несколько секунд ток.

Видео: поможет собрать подобный автомат.

P.S. Теперь вы знаете, как монтируется точечная сварка для аккумуляторов своими руками. Дизайн конструкции может быть любой. С первого раза может не получиться, но с помощью проб и ошибок, вы создадите свой сварочный аппарат для домашних нужд. Удачи!
